直角脉冲阀

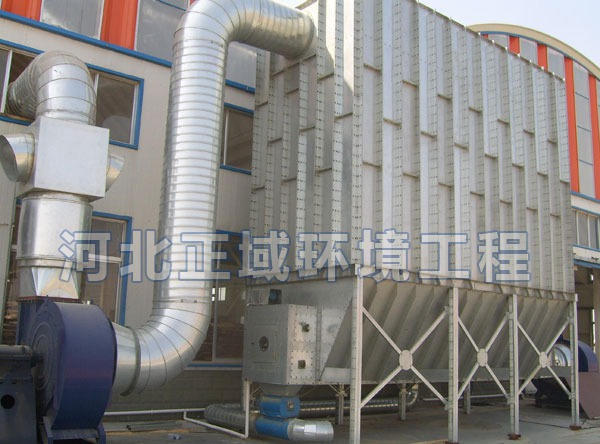

直角脉冲阀是脉冲袋式除尘器的关键部件,堪称脉冲袋式除尘器的“心脏”,其性能优劣直接影响到袋式除尘器清灰效果的好坏，所以选择的电磁脉冲阀是除尘器厂家重视的问题。

直角脉冲阀的特点：

电磁脉冲阀由电磁先导头、 膜片和阀体组成，膜片后腔的面积大于前腔的面积，气压作用力大，使膜片处在关闭位置。

直角脉冲阀的进、排气口，均采用螺母(采用铝合金或不锈钢材质) 和密封圈，在光滑的进、排气管外壁与阀体口端密封，结构简单、操作方便、密封。脉冲阀进气口内结构与定位钢圈安装使用，可防止因惯性冲击而松动，同时可准确的安装位置。不锈钢螺母在长时期使用后，仍能拆装方便。

电控仪输入电信号，使电磁先导头吸合动柱，打开卸荷孔，膜片后腔的压力气体排出，膜片前腔的压力气体将膜片抬起，打开通道，脉冲阀进行喷吹。

电脉冲信号消失，电磁先导头的弹簧使动柱立即复位封闭卸荷孔，膜片后腔气体压力和弹簧作用力使膜片关闭通道，阀停止喷吹。膜片上的阻尼孔，当先导头动柱抬起气体压力卸荷时，起到阻尼气流的作用，当卸荷孔封闭时，使压力气体充满到后腔，使膜片关闭通道，停止喷吹。

直角脉冲阀的安装：

直角电磁脉冲阀阀与气管连接，靠螺母压紧密封圈定位连接。在脉冲阀喷吹时，因压气流 90 度转弯惯性冲击，脉冲阀进气连接部位易松动、脱离。本安装结构在活接头或分气箱排气管与脉冲阀进气口连接部位， 设定位钢圈， 可完防止脉冲阀在喷吹时因惯性冲击而松动，并准确的了安装位置。

直角电磁脉冲阀采用 H-D 形式和 H-S 形式安装，安装维修只要操作各组件压紧螺母，可在水平方向前后移动操作，安装维修很方便。

直角电磁脉冲阀采用 Z-S 形式安装时，脉冲阀排气口和箱壁连接器进气口连接的通气管旋入长度，不能大於 27 毫米，以便在维修换阀时，旋松各压紧螺母， 将通气管向箱壁连接器方向移动退出脉冲阀排气口， 可将脉冲阀向上顺利卸 掉 。安装维修很方便。
