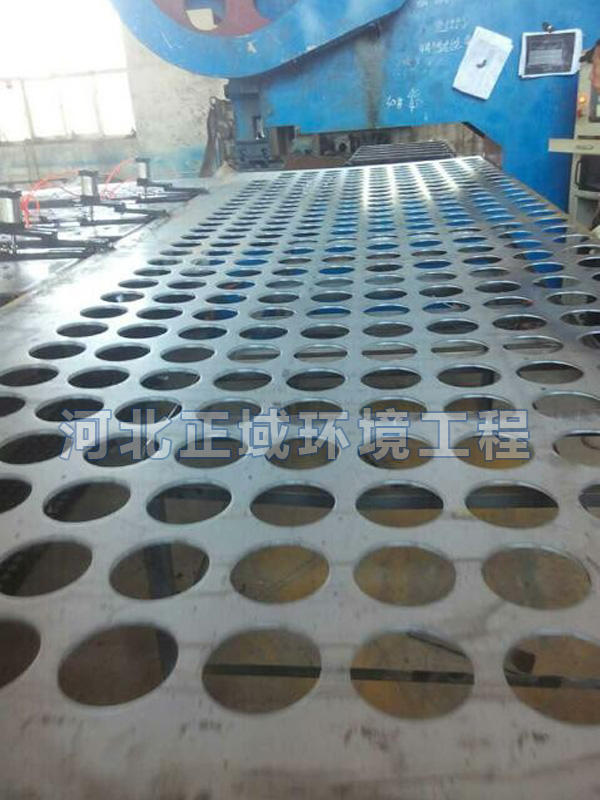

除尘器花板

除尘器花板设计注意事项：

（1）除尘器花板既要承受系统负压，又要承受滤袋、粉尘层及袋笼的重量，花板如有变形可能影响滤袋的重直度及袋口处的密封效果，设计时在花板下部应做加强处理。

（2）除尘器花板应光洁平整，不应有挠曲、凹凸不平等缺陷，其平面度偏差不大于花板长度的2/1000。花板孔径周边要求光滑无毛刺，用弹性胀圈固定滤袋的花板孔径公差为±0.3mm。花板孔径加工后安装位置与理论位置偏差应小于1.5mm。平面度偏差不大于花板长度的2/1000。

除尘器花板的制作要点：

1、花板应平整、光洁，不应有挠曲、凹凸不平等缺陷，其平面度偏差不大于花板长度的4/1000。

2、花板孔的周边要求当滑无毛刺，孔径公差为＋2 0mm。若用弹性涨圈固定的方式，可适当放宽花板孔径公差范围，为+0.3 0 mm。

3、花板孔径加工后实际位置与设计位置偏差应小于1.5 mm。

4、花板应经喷砂除尘锈后进行的涂装处理，以防锈蚀。

5、对大型脉冲除尘器花板应采用6 mm厚钢板，并设有刚度好的加强筋，防止受力变形。

除尘器花板又叫是多孔板，指开有大小相同安装除尘滤袋孔的钢隔板。在花板设计中主要是布置滤袋孔的距离，该间距与袋径、袋长、粉尘性质、过滤速度等因素有关。如孔与孔之间距离过密，滤袋底部相互碰撞磨损，在运行数个月内部分滤袋底部破裂，还会令箱体内气流上升速度太快，导致烟尘排放量增加，滤料的局部过滤负荷太高和清灰力度不足。

除尘器花板是负责安装除尘器布袋、除尘器骨架的。之所以除尘布袋、除尘骨架的尺寸也要依据除尘器花板的口径来肯定大小。切花板的设计很重要了。

除尘花板可以根据除尘器的不同设计来确定花板孔的大小及尺寸，同块花板上的孔的尺寸要统，以免会出现因除尘布袋涨圈卡不严密或涨圈弹不开，而漏灰的现象。
